Définition
Un signal est la variation d’une grandeur électrique (tension ou courant) en fonction du temps.
On distingue 2 types de signaux.
Les signaux analogiques
Ce sont des signaux qui varient de façon continue dans le temps selon une loi mathématique ou un phénomène physique quelconque (température, luminosité, effort...)

Les signaux logiques
Ce sont des signaux discontinus qui ne peuvent prendre que deux valeurs (tout ou rien)

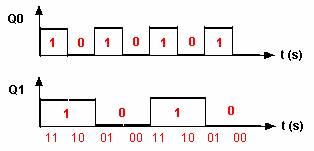

Ce sont les signaux de la logique binaire (Leur représentation est nommée chronogramme)

Les signaux numériques sont également des signaux logiques mais qui représentent des valeurs numériques

Caractéristiques des signaux périodiques
Un signal périodique est un signal qui se répète identique à lui même par intervalle de temps.
Formes des signaux
Les signaux les plus courants sont de forme sinusoïdale, triangulaire (symétrique, asymétrique) ou rectangulaire.

Période et fréquence
La période est la durée d'un cycle du signal en seconde.
La fréquence est le nombre de cycles par seconde en hertz.

Exemple du réseau EDF F = 50 Hz et T = 1/F = 0,02 s

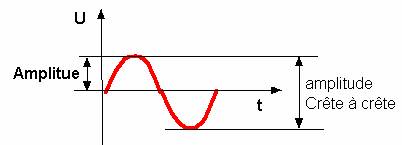

Amplitude
Pour un signal sinusoïdal l'expression de U est où A est l'amplitude

Valeur moyenne
Un signal est toujours la somme d'une valeur continue et d'une valeur variable.
La valeur continue est la valeur moyenne

Si la valeur moyenne est nulle, le signal est dit alternatif.

Valeur efficace
Dans le cas d'un signal alternatif sinusoïdal on définit une valeur efficace pour caractériser le fait que le passage de ce signal dans une résistance provoque un dégagement de chaleur malgré une valeur moyenne nulle équivalent à la même tension continue .

Rapport cyclique
Dans le cas particulier d'un signal rectangulaire, le rapport cyclique est nécessaire pour caractériser complètement le signal (sans unité, 0 < Q < 1).

U moyenne = Vcc . t1 / T
