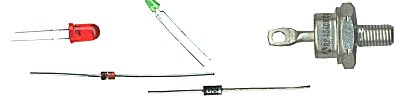

Caractéristique d'une diode
Si Uak est négatif, la diode est bloquée, aucun courant ne circule. Si Uak est positif et supérieur au seuil, un courant circule. Le seuil de tension d'une diode au silicium est de l'ordre de 0,7 V. La diode est passante si Uak atteint ce seuil.
Si Uak est négatif et important la diode risque un claquage et une destruction (tension de claquage).

Exemple d'utilisation : Diode de roue libre.
Quand le transistor est saturé, un courant I circule dans la bobine du relais, Uak = - 9V, la diode est bloquée.
Au blocage du transistor, un courant continue à circuler dans la bobine, celle-ci se décharge alors dans la diode suivant le circuit en rouge, la diode est passante.
La diode protège le transistor contre les surtensions qu'aurait provoqué une rupture brutale du courant dans la bobine.

Exemple d'alimentation d'une led.
La tension aux bornes de la LED est fonction de sa couleur et son modèle.
Soit Vd = 1,5 V, I = Ur /R avec Ur = Vcc-Vd
I = (5 - 1,5)/220 = 16 mA

La diode zener a la particularité d'être passante dans les deux sens mais avec une tension de claquage déterminée (le claquage est réversible). Cette tension sera utilisée comme tension de référence dans les montages. On utilise en général cette diode polarisée en inverse ( I négatif )

Exemple d'utilisation pour générer une tension de référence.
La tension d'alimentation du montage peut varier (batterie plus ou moins chargée), dans tous les cas, si un courant suffisant circule dans la diode, la tension à ses bornes reste sa tension nominale.
De nombreuses tensions sont disponibles.

.
