1- généralités
L'électricité est un phénomène invisible (circulation d'électrons), il ne peut être mis en évidence que par ses effets (chaleur, lumière, force etc...). Les grandeurs physiques qui caractérisent l'électricité sont.
L'intensité du courant : I
La différence de potentiel : U |
Exemple de circuit constitué d'un générateur et d'une lampe (3 représentations).
Par convention, le sens du courant se fait toujours du PLUS vers le MOINS.
2 - L'intensité
L'intensité d'un courant électrique s'exprime en Ampères, elle caractérise la quantité de courant qui circule par unité de temps dans un circuit.
L'appareil utilisé pour la mesure du courant est l'ampèremètre.
Représentation des courants. |
Le courant se représente par une flèche sur le circuit.
Si le courant est dans le sens de la flèche, il est positif. |
|
Attention :
Le courant à mesurer doit traverser l'appareil. |
|
En cas de dérivation,
le courant se divise,
la somme des courants reste identique
(loi des noeuds).
I = i1 + i2 |
|
3 - La différence de potentiel (ddp) ou tension.
Elle s'exprime en volts et caractérise l'attraction qui s'exerce sur les électrons entre deux points d'un circuit. |
La mesure de la tension se fait avec un voltmètre.
Il doit être relié en parallèle sur les deux points du circuit. |
|
Représentation des tensions.
Uab représente la différence de potentiel Ua - Ub, elle est souvent représentée sous forme d'une flèche, la pointe de flèche représente le premier point (Ua). |
|
Si rien n'est précisé, la tension est mesurée par rapport à la masse. |
|
Addition des tensions (loi des mailles)
La somme des tensions dans une maille est toujours nulle.
U1 = U2 + U3
 |
Uac = Uab + Ubc |
4 - Les multiples et les diviseurs

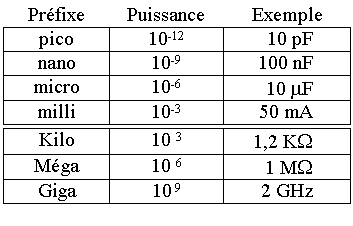

En électronique, nous utilisons des très grands et des très petits nombres d'où l'emploi des préfixes ci-contre. |
|
