Caractéristiques des ADI
Montages tout ou rien
Montages linéaires. |
1 - Caractéristiques
 |
L'amplificateur différentiel intégré, ADI, est largement employé en électronique analogique. Il existe de nombreux montages à base d'ADI, seuls les plus courants sont étudiés ici. Dans la plupart des cas, l'amplificateur doit être alimenté de façon symétrique (ex +/-15v). Il possède une sortie S et deux entrées e+ et e- (entrée inverseuse et non inverseuse). La différence de tension entre ces deux entrées est notée  .
Le courant dans les entrées est considéré nul.
On le nomme également ALI (Amplificateur Linéaire Intégré) ou encore amplificateur opérationnel. |
La caractéristique de transfert Us = f ( ) est représentée ci-contre.
L'amplificateur amplifie la différence de tension entre les deux entrées. L'amplification est très grande et la moindre variation d' autour de 0 provoque la saturation de la sortie S (Vs = +/-0,9 Vcc environ), ceci en boucle ouverte. C'est le cas des montages en comparateur de tensions et trigger de Schmitt |
|
Il existe deux types de montages qui utilisent les ADI
Dans un montage en tout ou rien, la sortie est toujours en saturation. |
Dans un montage linéaire l'amplificateur maintient systématiquement la tension  proche de 0V (sauf en cas de saturation de la sortie ), Le point de fonctionnement se situe toujours sur la zone de fonctionnement linéaire. |
|
Comment distinguer un montage linéaire d'un montage en "tout ou rien"
Dans un montage dont la sortie évolue en tout ou rien, la sortie ne reboucle pas sur l'entrée inverseuse.
Dans un montage linéaire, la sortie reboucle sur l'entrée inverseuse et normalement la tension  est considérée nulle (sauf en cas de saturation). |
Montages "tout ou rien"
2 - Le comparateur de tensions
Le comparateur de tensions permet de comparer une tension avec une autre, la sortie évolue en tout ou rien. |
|
La tension sur l'entrée non inverseuse Ve1 est comparée à la tension sur l'entrée inverseuse Ve2. |
3 - Le comparateur à hystérésis

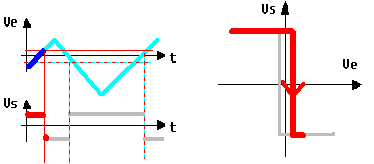

Ce montage fonctionne également en tout ou rien, la tension d'entrée est comparée à une fraction de la tension de sortie (entrée +), cette tension peut prendre deux valeurs selon la tension Vs. Pour visualiser correctement le phénomène d'hystérésis il faut placer l'oscilloscope en position XY, la courbe ainsi obtenue est Vs=f (Ve). (exemple :R1=100K et R2=10K) |
|
Si Vs est positif, le seuil de tension est donc aussi positif, quand il est franchi, la sortie bascule.
Si Vs est négatif, le seuil de tension est donc aussi négatif, quand il est franchi, la sortie bascule.
 |
Montages linéaires
4 - Le suiveur de tension
Ce montage est utilisé comme adaptateur d'impédance, le courant prélevé par l'entrée e+ est pratiquement nul (haute impédance) alors que la sortie peut fournir un courant non négligeable (basse impédance) tout en maintenant le même niveau de tension. |
5 - L'amplificateur non inverseur
Ce montage est un amplificateur de tension. C'est un montage linéaire avec  = 0, La tension Ve est alors égale à une fraction de la tension de sortie Vs (pont diviseur). La tension de sortie Vs est donc égale à la tension d'entrée multipliée par un coefficient A, (Vs=A .Ve). |
|
|
Compte tenu du pont diviseur formé par R1 et R2 on démontre facilement que Ve = Vs. R2 / (R1+R2). L'amplification A est donc égale à (R1+R2)/R2 |
6 - L'amplificateur inverseur
Ce montage est également un amplificateur, la tension de sortie Vs est égale à la tension d'entrée multipliée par un coefficient A, (Vs=A.Ve) mais ici A est négatif . |
|
|
La tension  est nulle et i également, le courant I est donc le même dans les deux résistances,
nous pouvons donc écrire. I = Ve/R1 et I = - Vs/R2 donc Vs= - (R2/R1).Ve |
|
> 0 : La tension de sortie est proche de + Vcc
< 0 La tension de sortie est proche de - Vcc
> 0).
< 0).
est maintenue en permanence proche de 0V (sauf en cas de saturation). Dans le cas présent il est facile de comprendre que si
= 0 alors Vs = Ve. On l'appelle montage suiveur car la sortie suit l'entrée.
