1- Définition
Par résistance, on désigne un élément qui oppose une résistance au passage du courant électrique (lampe, résistance chauffante, etc...), Sa caractéristique est nommée la résistance. Elle s'exprime en Ohms et se mesure avec un ohmmètre.

Attention : Pour mesurer une résistance, l'élément à mesurer doit être isolé du circuit.

NB : La résistance est une caractéristique électrique, c'est aussi le nom d'un composant électronique dont la caractéristique principale est justement la résistance.

La résistance et son symbole normalisé

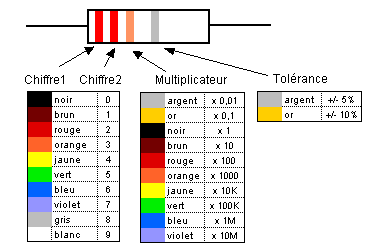

2 - Le code des couleurs
Les bagues de couleur sur la résistance nous informent sur sa valeur

Exemples
rouge, rouge orange argent
22 x 1000 = 22 Kohms
à plus ou moins 5%
brun, noir, noir argent
10 x 1 = 10 ohms
à plus ou moins 5%
.

Les résistances sont disponibles par séries. La série E12 est la plus courante,
elle comporte 12 valeurs par décade.
100 - 120 - 150 - 180 - 220 - 270 - 330 - 390 - 470 - 560 - 680 - 820
La valeur 100 par exemple représente toutes les résistances de 0,1 ohm à 1 Méga Ohm

3 - la loi d'ohm
Soit le circuit suivant

Si R est très grande (isolant) aucun courant ne circule.
Si R est très faible (fil de cuivre) l'alimentation est en court circuit.

Si R est une résistance, le courant va être proportionnel à sa conductance (inverse de la résistance)

La conductance étant l'inverse de la résistance,
la loi d'ohm est la suivante

4 - Association des résistances

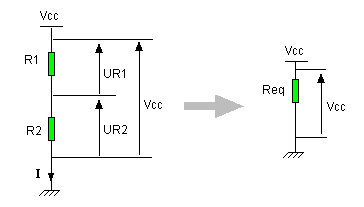

Résistances en série
Les résistances R1 et R2 peuvent être remplacées par une résistance équivalente.

Calcul de Req
(1) UR1 = R1 . I
(2) UR2 = R2 . I
(3) Vcc = Req . I
(4) Vcc = UR1 + UR2
si on remplace les termes de (4) par (1), (2) et (3)
Req . I = (R1 . I) + (R2 . I)
Req . I = I.(R1 + R2)
Req = R1 + R2

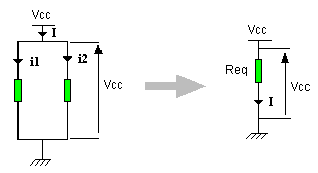

Résistances en parallèle
Les résistances R1 et R2 peuvent être remplacées par une résistance équivalente

Calcul de Req
(1) i1 = Ur1 / R1
(2) i2 = UR2 / R2
(3) I = Vcc / Req
(4) I = i1 + i2
si on remplace les termes de (4) par (1), (2) et (3)
Vcc/Req = Vcc/R1 + Vcc/R2

Avec deux résistances en parallèle obtenons

5 - Montage en pont diviseur de tension

I = Vcc / (R1 + R2)
Us = R2 . I = R2 . (Vcc / (R1 + R2)

Us = Vcc / 2 = 5V

Dans un pont diviseur, toutes les résistances en série sont traversées par le même courant, la tension de sortie est proportionnelle au rapport des résistances
